Các Loại Van Điều Khiển: Tổng Quan và Ứng Dụng Chi Tiết

Trong các hệ thống công nghiệp hiện đại, van điều khiển đóng vai trò quan trọng trong việc quản lý và điều tiết dòng chảy của chất lỏng, khí hoặc hơi nước. Với sự phát triển không ngừng của công nghệ, các loại van điều khiển ngày càng đa dạng về thiết kế, chức năng và ứng dụng. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về các loại van điều khiển, cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn loại van phù hợp nhất cho từng nhu cầu cụ thể. Hãy cùng khám phá để hiểu rõ hơn về thiết bị không thể thiếu này!

Van Điều Khiển Là Gì?

Van điều khiển là một loại thiết bị cơ khí được sử dụng để kiểm soát lưu lượng, áp suất, nhiệt độ hoặc mực chất lỏng trong một hệ thống đường ống. Không giống như các loại van thông thường (chẳng hạn van đóng/mở đơn thuần), van điều khiển có khả năng điều chỉnh chính xác dòng chảy dựa trên tín hiệu từ các bộ điều khiển tự động hoặc thủ công. Chúng thường được tích hợp trong các hệ thống tự động hóa công nghiệp, như nhà máy xử lý nước, nhà máy hóa chất, dầu khí, hoặc sản xuất thực phẩm.

Van điều khiển hoạt động dựa trên cơ chế thay đổi vị trí của bộ phận đóng/mở (đĩa van, bi van, hoặc cửa van) để điều tiết lưu lượng theo yêu cầu. Các tín hiệu điều khiển có thể đến từ bộ truyền động khí nén, điện hoặc thủy lực, tùy thuộc vào loại van.

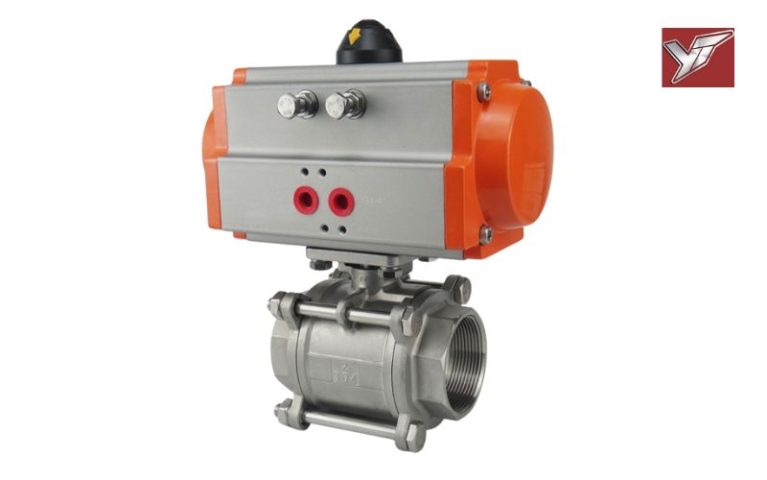

Phân Loại Các Loại Van Điều Khiển

Hiện nay, trên thị trường có rất nhiều loại van điều khiển, mỗi loại được thiết kế để đáp ứng những yêu cầu kỹ thuật cụ thể. Dưới đây là các loại van điều khiển phổ biến nhất:

1. Van Điều Khiển Tuyến Tính (Globe Control Valve)

Đặc điểm:

Van điều khiển tuyến tính, hay còn gọi là van cầu, có thiết kế dạng hình cầu với dòng chảy đi qua theo dạng chữ “S”. Bộ phận điều tiết bên trong (plug) di chuyển lên xuống để thay đổi kích thước lỗ thoát, từ đó kiểm soát lưu lượng.

Nguyên lý hoạt động:

Khi bộ truyền động nhận tín hiệu (điện, khí nén hoặc thủy lực), nó sẽ điều chỉnh vị trí của plug để tăng hoặc giảm lưu lượng chất lỏng/khí đi qua van.

Ưu điểm:

Độ chính xác cao trong việc điều chỉnh lưu lượng.
Phù hợp với các hệ thống yêu cầu kiểm soát áp suất và lưu lượng phức tạp.
Chịu được áp suất và nhiệt độ cao.

Nhược điểm:

Giá thành cao hơn so với một số loại van khác.
Kích thước lớn, không phù hợp với không gian hạn chế.

Ứng dụng:

Van điều khiển tuyến tính thường được sử dụng trong các ngành công nghiệp hóa chất, dầu khí, và sản xuất điện, nơi cần kiểm soát chính xác dòng chảy.

2. Van Điều Khiển Quay (Rotary Control Valve)

Đặc điểm:

Van điều khiển quay bao gồm các loại van bi (ball valve) và van bướm (butterfly valve). Chúng hoạt động bằng cách xoay đĩa van hoặc bi van một góc nhất định (thường 90 độ) để điều chỉnh dòng chảy.

Nguyên lý hoạt động:

Bộ truyền động quay trục van, làm thay đổi góc mở của bi hoặc đĩa van, từ đó điều tiết lưu lượng chất qua van.

Ưu điểm:

Thiết kế nhỏ gọn, dễ lắp đặt.
Giá thành thấp hơn so với van tuyến tính.
Phù hợp với lưu lượng lớn.

Nhược điểm:

Độ chính xác không cao bằng van tuyến tính.
Khó điều chỉnh lưu lượng ở mức nhỏ.

Ứng dụng:

Van bi và van bướm thường được dùng trong hệ thống cấp nước, xử lý nước thải, HVAC (hệ thống sưởi, thông gió và điều hòa không khí).

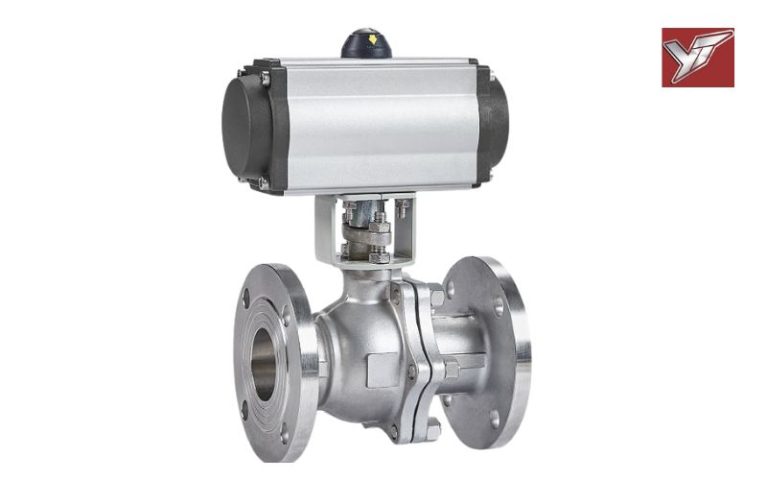

3. Van Điều Khiển Tự Động (Pneumatic/Electric Control Valve)

Đặc điểm:
Đây là loại van sử dụng bộ truyền động khí nén hoặc điện để điều khiển tự động. Chúng thường được kết nối với hệ thống điều khiển trung tâm (PLC hoặc DCS) để vận hành từ xa.

Nguyên lý hoạt động:

Tín hiệu điện hoặc khí nén từ bộ điều khiển sẽ kích hoạt bộ truyền động, làm thay đổi vị trí của van theo yêu cầu của hệ thống.

Ưu điểm:

Tự động hóa cao, giảm thiểu sự can thiệp của con người.
Phù hợp với các hệ thống công nghiệp quy mô lớn.
Độ bền cao, hoạt động ổn định.

Nhược điểm:

Chi phí đầu tư ban đầu cao.
Yêu cầu bảo trì định kỳ cho bộ truyền động.

Ứng dụng:

Van điều khiển tự động được sử dụng phổ biến trong các nhà máy sản xuất, hệ thống thủy lực, và dây chuyền xử lý hóa chất.

4. Van Điều Khiển Ghế Đơn và Ghế Đôi (Single-Seated vs Double-Seated Valve)

Đặc điểm:

Ghế đơn (Single-Seated): Chỉ có một ghế van và một plug, phù hợp với lưu lượng nhỏ và áp suất thấp.
Ghế đôi (Double-Seated): Có hai ghế van và hai plug, giúp cân bằng áp suất và phù hợp với áp suất cao.

Nguyên lý hoạt động:

Van ghế đơn điều chỉnh dòng chảy bằng một điểm tiếp xúc, trong khi van ghế đôi sử dụng hai điểm tiếp xúc để giảm lực tác động từ áp suất.

Ưu điểm:

Ghế đơn: Dễ bảo trì, chi phí thấp.
Ghế đôi: Chịu áp suất cao tốt hơn, giảm rung động.

Nhược điểm:

Ghế đơn: Hạn chế với áp suất cao.
Ghế đôi: Kết cấu phức tạp, giá thành cao.

Ứng dụng:

Van ghế đơn phù hợp với hệ thống nhỏ, trong khi van ghế đôi thường được dùng trong các nhà máy hóa chất hoặc dầu khí.

5. Van Điều Khiển Đa Dạng Khác

Ngoài các loại trên, còn có một số van điều khiển đặc biệt như:

Van màng (Diaphragm Valve): Sử dụng màng cao su để điều tiết dòng chảy, phù hợp với chất lỏng ăn mòn.
Van pinch (Pinch Valve): Dùng ống cao su bị bóp để kiểm soát lưu lượng, thường dùng trong ngành thực phẩm hoặc y tế.
Van kim (Needle Valve): Điều chỉnh lưu lượng rất nhỏ với độ chính xác cao, phù hợp cho phòng thí nghiệm.

Cách Chọn Van Điều Khiển Phù Hợp

Việc lựa chọn van điều khiển đúng loại là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của hệ thống. Dưới đây là các tiêu chí cần xem xét:

Loại chất lỏng/khí: Xác định tính chất hóa học (ăn mòn, nhớt, độc hại) để chọn vật liệu van phù hợp (thép không gỉ, nhựa, đồng).
Áp suất và nhiệt độ: Đảm bảo van chịu được điều kiện vận hành của hệ thống.
Lưu lượng: Chọn van có kích thước và khả năng điều chỉnh phù hợp với lưu lượng yêu cầu.
Phương thức điều khiển: Tự động (khí nén/điện) hay thủ công tùy thuộc vào mức độ tự động hóa.
Ngân sách: Cân nhắc giữa chi phí ban đầu và hiệu quả lâu dài.

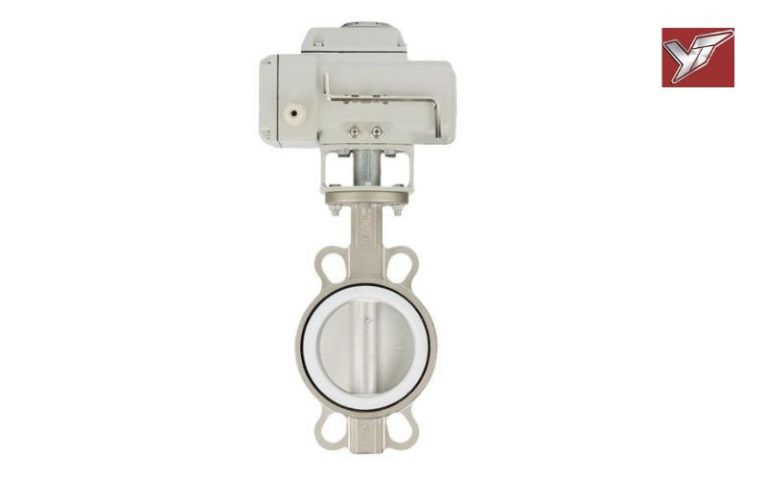

Lợi Ích Khi Sử Dụng Các Loại Van Điều Khiển

Sử dụng van điều khiển mang lại nhiều lợi ích vượt trội:

Tối ưu hóa hiệu suất hệ thống: Giúp điều chỉnh chính xác các thông số kỹ thuật, giảm lãng phí năng lượng.
Tăng độ an toàn: Ngăn ngừa sự cố do áp suất hoặc lưu lượng vượt quá giới hạn.
Tiết kiệm chi phí vận hành: Giảm thiểu hao mòn và bảo trì không cần thiết.

Kết Luận

Các loại van điều khiển là thành phần không thể thiếu trong các hệ thống công nghiệp hiện đại. Từ van tuyến tính, van quay, đến van tự động hay van đặc biệt, mỗi loại đều có ưu điểm và ứng dụng riêng biệt. Việc hiểu rõ đặc điểm và cách chọn van phù hợp sẽ giúp bạn tối ưu hóa hiệu suất hệ thống, đồng thời đảm bảo an toàn và tiết kiệm chi phí. Hy vọng bài viết này đã phân phối cho bạn đầy đủ thông tin về van điều khiển, giúp bạn đưa ra quyết định đúng đắn lúc lựa chọn sản phẩm thích hợp cho nhu cầu sử dụng. Nếu bạn có nhu cầu mua van điều khiển các loại với giá cả phải chăng, liên hệ ngay Van Công Nghiệp Yến Thanh qua hotline 096.665.8188 để được tư vấn và báo giá chi tiết nhất
