Bóc Tách Cấu Tạo Van Điều Khiển Điện: Hiểu Đúng Để Chọn Chuẩn

Trong thời đại công nghiệp hóa mạnh mẽ, van điều khiển điện đã và đang trở thành thiết bị không thể thiếu trong các hệ thống tự động hóa, sản xuất, cấp thoát nước, xử lý khí và nhiều ngành nghề kỹ thuật khác. Tuy nhiên, để lựa chọn và sử dụng hiệu quả loại van này, người dùng cần hiểu rõ về cấu tạo van điều khiển điện – yếu tố quyết định trực tiếp đến tính năng, độ bền và hiệu suất vận hành của hệ thống. Bài viết dưới đây sẽ giúp bạn bóc tách chi tiết cấu tạo van điều khiển điện, từ đó đưa ra lựa chọn chuẩn xác và phù hợp nhất với nhu cầu thực tế.

Van điều khiển điện là gì?

Van điều khiển điện là thiết bị dùng động cơ điện để đóng/mở hoặc điều tiết dòng chảy của môi chất (nước, khí, hơi, hóa chất…) trong hệ thống đường ống. Loại van này có thể vận hành hoàn toàn tự động khi kết hợp với bộ điều khiển trung tâm như PLC, cảm biến, relay…

Khác với van tay truyền thống, van điều khiển điện giúp nâng cao hiệu quả quản lý hệ thống, tiết kiệm nhân công và tối ưu chi phí vận hành.

Cấu tạo van điều khiển điện: Phân tích chi tiết từng bộ phận

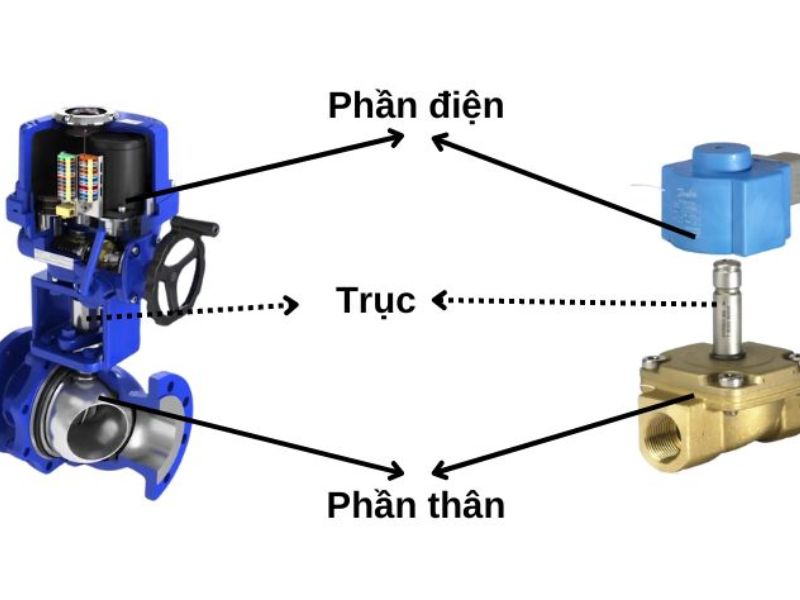

Van điều khiển điện có thể có nhiều loại khác nhau (van bi điện, van bướm điện, van cầu điện…), tuy nhiên về cơ bản chúng đều có 2 phần chính: Phần van cơ học và phần bộ điều khiển điện.

Phần van cơ học (thân van)

Đây là phần tiếp xúc trực tiếp với lưu chất, đóng vai trò điều tiết dòng chảy. Cấu tạo bao gồm:

Thân van: Thường làm bằng các chất liệu như inox, gang, thép, đồng – tùy thuộc vào môi chất và áp lực làm việc.
Đĩa van/bi van: Là bộ phận chính thực hiện chức năng đóng hoặc mở dòng chảy.
Trục van: Kết nối giữa đĩa van và bộ điều khiển phía trên, truyền động từ mô tơ xuống.
Gioăng làm kín: Đảm bảo không rò rỉ, giữ kín áp suất trong đường ống.
Mặt bích/ren: Phần kết nối van với hệ thống đường ống.

Tùy theo kiểu van (bướm, bi, cầu), phần thân van sẽ có hình dạng và kết cấu khác nhau. Ví dụ, van bi sẽ có một quả cầu xoay với lỗ xuyên tâm, trong khi van bướm có đĩa tròn xoay quanh trục.

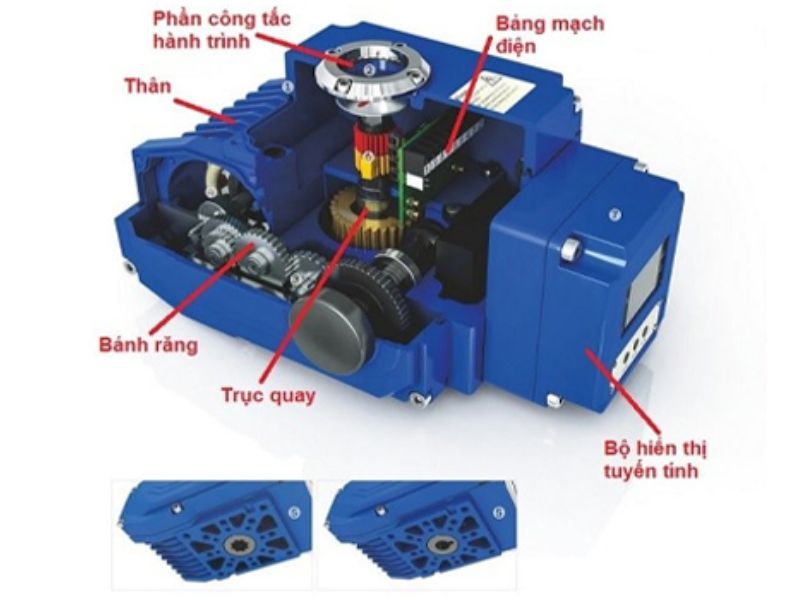

Phần bộ điều khiển điện (motor điện)

Phần này được ví như “bộ não” của van, giúp điều khiển tự động hoạt động đóng mở. Cấu tạo bao gồm:

Mô tơ điện (electric actuator): Sử dụng điện áp phổ biến như 220V, 24V hoặc 380V, tạo mô-men xoắn để xoay trục van.
Bộ giảm tốc: Giúp mô tơ hoạt động êm, tăng lực quay cho van mà không làm hỏng trục.
Công tắc hành trình: Giúp xác định điểm dừng chính xác khi van đóng hoặc mở hoàn toàn.
Bảng mạch điều khiển: Nhận tín hiệu điều khiển từ trung tâm (PLC, cảm biến) và truyền lệnh cho motor.
Vỏ bảo vệ: Chống bụi, chống nước theo tiêu chuẩn IP65, IP67, đảm bảo độ bền motor trong môi trường công nghiệp.

Ngoài ra, một số van còn có bộ hiển thị trạng thái hoặc chức năng điều khiển từ xa, nâng cao khả năng quản lý và giám sát hệ thống.

Phân loại van điều khiển điện theo cấu tạo

Dựa vào cấu tạo cơ học và kiểu hoạt động, van điều khiển điện được chia thành:

Van bi điều khiển điện: Đóng mở bằng quả cầu có lỗ xuyên tâm, xoay 90 độ.
Van bướm điều khiển điện: Dùng đĩa xoay quanh trục chính giữa để điều tiết dòng chảy.
Van cầu điều khiển điện: Dùng để điều tiết lưu lượng chính xác hơn, thường sử dụng trong hệ thống áp lực cao.
Van điện từ (solenoid valve): Cấu tạo đơn giản, dùng cuộn điện để hút lõi sắt, thích hợp cho các ứng dụng nhỏ và đóng mở nhanh.

Mỗi loại van có cấu tạo khác nhau, do đó việc hiểu đúng cấu tạo sẽ giúp chọn đúng loại van cho từng ứng dụng cụ thể.

Lợi ích khi hiểu rõ cấu tạo van điều khiển điện

Việc hiểu rõ cấu tạo không chỉ giúp bạn lựa chọn đúng sản phẩm, mà còn mang lại nhiều lợi ích thiết thực:

Chọn đúng van phù hợp với nhu cầu: Tránh lãng phí hoặc lựa chọn sai gây hỏng hệ thống.
Lắp đặt đúng kỹ thuật: Giúp van hoạt động ổn định, tăng tuổi thọ.
Dễ dàng bảo trì, sửa chữa: Khi nắm được từng bộ phận, bạn có thể dễ dàng thay thế hay xử lý sự cố.
Tiết kiệm chi phí lâu dài: Lựa chọn van đúng cấu tạo sẽ giảm chi phí thay thế, vận hành, tránh rò rỉ hay sai số điều khiển.

Van công nghiệp Yến Thanh – Địa chỉ đáng tin cậy cho các loại van điều khiển điện chất lượng cao

Khi thị trường có quá nhiều nhà cung cấp, việc tìm được đơn vị uy tín, cung cấp van điều khiển điện chính hãng với cấu tạo chuẩn là điều không dễ. Trong đó, van công nghiệp Yến Thanh nổi lên như một thương hiệu được nhiều doanh nghiệp tin tưởng.

Tại sao nên chọn van công nghiệp Yến Thanh?

Sản phẩm đa dạng, đầy đủ các dòng van: van bi điện, van bướm điện, van cầu điện, van điện từ.
Cung cấp van theo yêu cầu, tùy chỉnh vật liệu, điện áp, kích thước theo từng hệ thống cụ thể.
Cam kết chất lượng: Có đầy đủ CO/CQ, hàng chính hãng 100%.
Tư vấn kỹ thuật tận tâm: Giúp khách hàng hiểu rõ cấu tạo và ứng dụng phù hợp.
Bảo hành lâu dài, hỗ trợ kỹ thuật suốt quá trình sử dụng.

Chọn mua sản phẩm tại van công nghiệp Yến Thanh, bạn không chỉ sở hữu một thiết bị tốt mà còn có trong tay kiến thức đầy đủ để sử dụng hiệu quả.

Kết luận

Cấu tạo van điều khiển điện là yếu tố nền tảng để lựa chọn đúng loại van, đảm bảo hệ thống hoạt động ổn định và bền vững. Việc hiểu rõ từng bộ phận, nguyên lý hoạt động và ứng dụng của từng loại van sẽ giúp bạn đưa ra quyết định mua hàng thông minh, tiết kiệm chi phí và đạt hiệu suất cao nhất.

Nếu bạn đang tìm kiếm van điều khiển điện chất lượng, hãy liên hệ với van công nghiệp Yến Thanh để được tư vấn chuyên sâu và lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng của mình.
