Tất Tần Tật Về Phân Loại Mặt Bích Inox Trong Các Ngành Nghề

Trong hệ thống đường ống công nghiệp, mặt bích inox là chi tiết nối không thể thiếu. Sự đa dạng của chúng đòi hỏi kiến thức sâu rộng về phân loại mặt bích inox để chọn đúng. Bài viết này sẽ cung cấp cái nhìn toàn diện về các loại mặt bích inox và ứng dụng của chúng trong mọi ngành nghề.

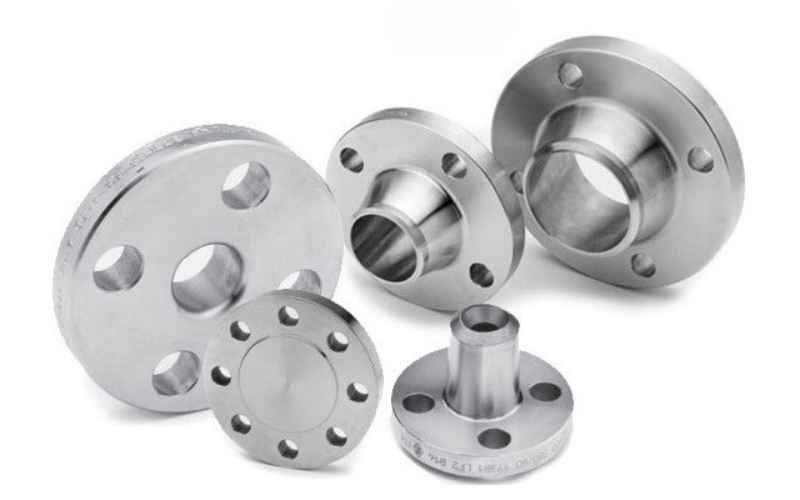

Phân Loại Mặt Bích Inox Theo Kiểu Dáng Và Chức Năng

Kiểu dáng là một trong những yếu tố đầu tiên để phân loại mặt bích inox, mỗi loại được thiết kế để phục vụ một mục đích cụ thể trong hệ thống đường ống.

Mặt Bích Rỗng (Slip-On Flange – SO)

Đặc điểm: Đây là loại mặt bích inox có lỗ khoan lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt qua mặt bích trước khi hàn. Mặt bích này thường được hàn từ bên trong và bên ngoài để tăng cường độ bền.

Ứng dụng:

• Hệ thống áp suất thấp: Phù hợp cho các ứng dụng có áp suất và nhiệt độ không quá cao.
• Dễ lắp đặt: Quá trình lắp đặt đơn giản hơn so với một số loại khác, giúp tiết kiệm thời gian.
• Ngành nghề: Thường thấy trong hệ thống cấp thoát nước, HVAC (Hệ thống sưởi, thông gió, điều hòa không khí), và các ngành công nghiệp nhẹ.

Mặt Bích Hàn Cổ (Weld Neck Flange – WN)

Đặc điểm: Có một phần cổ thon dài (tapered hub) kết nối với ống thông qua mối hàn đối đầu (butt weld). Thiết kế này giúp truyền ứng suất từ mặt bích sang ống một cách hiệu quả, giảm thiểu sự tập trung ứng suất tại mối nối.

Ứng dụng:

• Hệ thống áp suất cao và nhiệt độ cao: Lý tưởng cho các ứng dụng đòi hỏi độ bền và an toàn tối đa.
• Giảm xói mòn và ăn mòn: Bề mặt bên trong trơn tru giúp giảm thiểu sự xói mòn và ăn mòn.
• Ngành nghề: Phổ biến trong ngành dầu khí, hóa chất, điện lực, và các nhà máy xử lý.

Mặt Bích Mù (Blind Flange – BL)

Đặc điểm: Là một tấm tròn đặc, không có lỗ ở giữa, được sử dụng để bịt kín đầu đường ống, van, hoặc bình áp lực.

Ứng dụng:

• Đóng kín hệ thống: Dùng để kiểm tra áp suất đường ống, hoặc đóng kín tạm thời/vĩnh viễn một nhánh đường ống.
• Bảo trì và sửa chữa: Cho phép cô lập một phần hệ thống để thực hiện công tác bảo trì mà không ảnh hưởng đến phần còn lại.
• Ngành nghề: Được sử dụng rộng rãi trong mọi ngành công nghiệp có hệ thống đường ống.

Mặt Bích Ren (Threaded Flange – THD)

Đặc điểm: Có các ren bên trong lỗ khoan, cho phép lắp đặt trực tiếp vào ống có ren mà không cần hàn.

Ứng dụng:

• Hệ thống áp suất thấp, không có mối hàn: Phù hợp cho các ứng dụng mà việc hàn là không khả thi hoặc không mong muốn do nguy cơ cháy nổ.
• Dễ tháo lắp: Thuận tiện cho việc bảo trì hoặc sửa đổi hệ thống.
• Ngành nghề: Thường thấy trong các hệ thống nước, khí nén ở áp suất thấp, và các ứng dụng không yêu cầu độ kín khít tuyệt đối như mối hàn.

Mặt Bích Hàn Ống Lồng (Socket Weld Flange – SW)

Đặc điểm: Ống được đưa vào một hốc (socket) của mặt bích và được hàn từ bên ngoài.

Ứng dụng:

• Hệ thống đường ống nhỏ, áp suất trung bình: Phù hợp cho các đường ống có đường kính nhỏ hơn NPS 4 inch và áp suất trung bình.
• Giảm thiểu rò rỉ: Mối hàn bên ngoài giúp tạo độ kín khít tốt hơn so với mặt bích ren.
• Ngành nghề: Ứng dụng trong các đường ống hơi, hệ thống hóa chất không quá ăn mòn, và các đường ống dịch vụ.

Mặt Bích Lap Joint (Lap Joint Flange – LJ)

Đặc điểm: Bao gồm hai phần: một phần là mặt bích rời (loose flange) có thể xoay tự do và một phần là đoạn ống được tạo hình thành một bích gấp (stub end). Mặt bích rời trượt qua stub end.

Ứng dụng:

• Hệ thống yêu cầu tháo lắp thường xuyên: Việc mặt bích có thể xoay giúp dễ dàng căn chỉnh lỗ bulong khi lắp đặt với các thiết bị khác.
• Môi trường ăn mòn: Phần stub end có thể được làm bằng vật liệu chịu ăn mòn cao, trong khi mặt bích rời có thể làm bằng vật liệu rẻ hơn.
• Ngành nghề: Phổ biến trong ngành thực phẩm, dược phẩm, xử lý nước thải, nơi cần vệ sinh và bảo trì định kỳ.

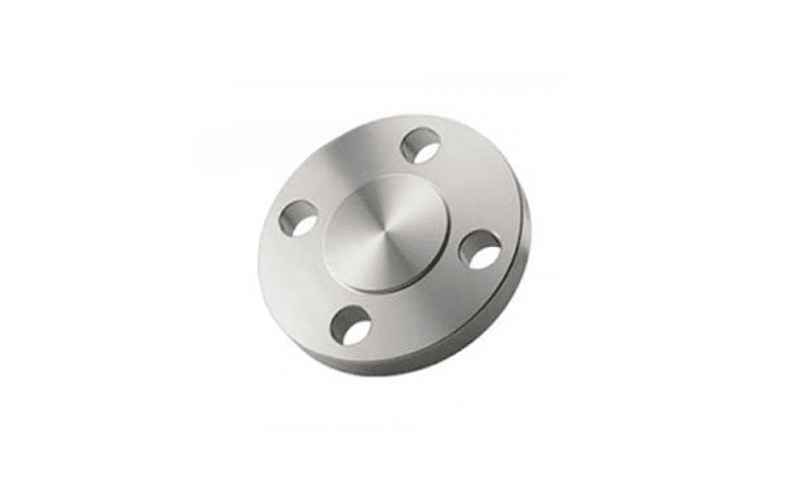

Phân Loại Mặt Bích Inox Theo Tiêu Chuẩn Quốc Tế

Các tiêu chuẩn quốc tế đóng vai trò quan trọng trong việc đảm bảo tính tương thích và an toàn của mặt bích inox trên toàn cầu.

Tiêu Chuẩn ASME/ANSI (Hoa Kỳ)

Đặc điểm: Là tiêu chuẩn phổ biến nhất ở Bắc Mỹ và được sử dụng rộng rãi trên thế giới. ASME B16.5 là tiêu chuẩn chính cho mặt bích ống và phụ kiện mặt bích từ NPS ½ đến NPS 24 inch. ASME B16.47 là tiêu chuẩn cho mặt bích lớn hơn.

Phân loại áp suất (Class):

• Class 150, 300, 400, 600, 900, 1500, 2500: Các con số này biểu thị khả năng chịu áp lực của mặt bích ở một nhiệt độ nhất định. Class càng cao, khả năng chịu áp suất càng lớn.

Ứng dụng: Đa dạng trong hầu hết các ngành công nghiệp, đặc biệt là dầu khí, hóa chất, điện lực, và các hệ thống đòi hỏi an toàn cao.

Tiêu Chuẩn DIN (Đức/Châu Âu)

Đặc điểm: Tiêu chuẩn của Đức, được sử dụng rộng rãi ở Châu Âu và nhiều quốc gia khác. DIN EN 1092-1 là tiêu chuẩn chính cho mặt bích thép không gỉ.

Phân loại áp suất (PN – Nominal Pressure):

• PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160: Các con số này biểu thị áp suất danh nghĩa (bar) mà mặt bích có thể chịu được ở nhiệt độ tham chiếu. PN càng cao, khả năng chịu áp suất càng lớn.

Ứng dụng: Phổ biến trong các nhà máy sản xuất của Đức, các hệ thống xử lý nước, và các ngành công nghiệp yêu cầu tiêu chuẩn châu Âu.

Tiêu Chuẩn JIS (Nhật Bản)

Đặc điểm: Tiêu chuẩn của Nhật Bản, được sử dụng rộng rãi ở các nước Châu Á. JIS B2220 là tiêu chuẩn chính cho mặt bích thép.

Phân loại áp suất (K – Kilo):

• 5K, 10K, 16K, 20K, 30K, 40K, 63K: Tương tự như Class và PN, các giá trị này biểu thị khả năng chịu áp suất của mặt bích.

Ứng dụng: Phổ biến trong các nhà máy sản xuất của Nhật Bản và các công trình tại các nước Châu Á.

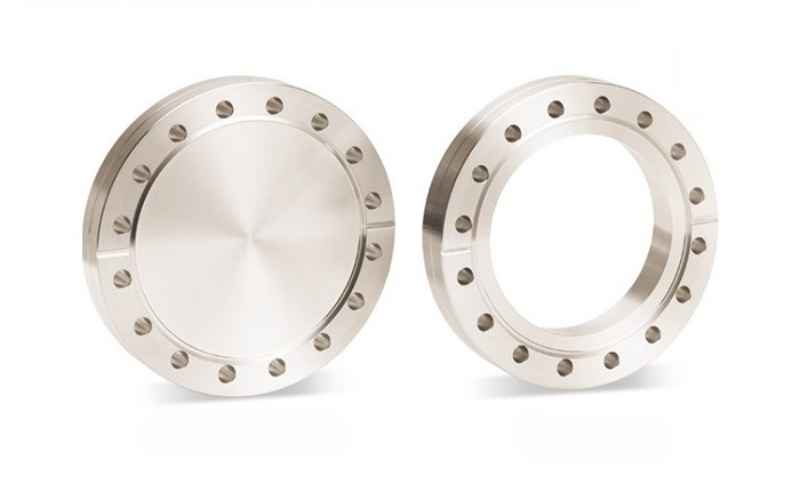

Phân Loại Mặt Bích Inox Theo Vật Liệu

Mặc dù tất cả đều là “inox”, nhưng có nhiều loại inox khác nhau với thành phần hóa học và đặc tính riêng biệt.

Inox 304/304L

Đặc điểm: Là loại thép không gỉ austenitic phổ biến nhất. Chứa khoảng 18% Crom và 8% Niken. Inox 304L (low carbon) có hàm lượng carbon thấp hơn, giúp giảm thiểu ăn mòn kẽ hạt khi hàn.

Ứng dụng:

• Chống ăn mòn tốt: Trong môi trường không quá khắc nghiệt.
• Giá thành hợp lý: Phù hợp cho nhiều ứng dụng dân dụng và công nghiệp.
• Ngành nghề: Thực phẩm, đồ uống, dược phẩm, cấp thoát nước, kiến trúc, trang trí nội thất.

Inox 316/316L

Đặc điểm: Tương tự inox 304 nhưng được bổ sung thêm 2-3% Molypden, giúp tăng cường khả năng chống ăn mòn, đặc biệt trong môi trường chứa clorua (nước biển, dung dịch clo) và axit. Inox 316L cũng có hàm lượng carbon thấp.

Ứng dụng:

• Chống ăn mòn vượt trội: Trong môi trường biển, hóa chất ăn mòn mạnh, nhiệt độ cao.
• Ngành nghề: Dầu khí, hóa chất, hàng hải, dược phẩm, thiết bị y tế, nhà máy xử lý nước thải.

Inox 201

Đặc điểm: Hàm lượng Niken thấp hơn đáng kể so với 304 và 316, thay vào đó là Mangan và Nitơ.

Ứng dụng:

• Giá thành rẻ: Phù hợp cho các ứng dụng ít đòi hỏi về khả năng chống ăn mòn.
• Ngành nghề: Đồ gia dụng, trang trí, một số ứng dụng công nghiệp nhẹ không tiếp xúc với hóa chất hay môi trường khắc nghiệt. Không khuyến khích sử dụng cho các hệ thống đường ống quan trọng do khả năng chống ăn mòn kém.

Các Loại Inox Hợp Kim Đặc Biệt Khác

Ngoài các loại phổ biến trên, còn có các loại inox hợp kim đặc biệt cho những yêu cầu khắt khe hơn:

• Duplex (ví dụ: 2205): Kết hợp cấu trúc ferrite và austenite, mang lại độ bền cao và khả năng chống ăn mòn ứng suất clorua vượt trội.
• Super Duplex (ví dụ: 2507): Khả năng chống ăn mòn và độ bền cao hơn nữa, dùng trong môi trường cực kỳ khắc nghiệt.
• Các loại có hàm lượng niken cao (ví dụ: 904L): Chống ăn mòn rất tốt trong môi trường axit mạnh.

Ứng dụng: Dầu khí ngoài khơi, nhà máy hóa chất, công nghiệp giấy và bột giấy.

Phân Loại Mặt Bích Inox Theo Bề Mặt Tiếp Giáp (Facing Type)

Bề mặt tiếp giáp của mặt bích inox là nơi tiếp xúc với gioăng đệm, quyết định khả năng làm kín của mối nối.

Bề Mặt Nổi (Raised Face – RF)

Đặc điểm: Phần bề mặt tiếp xúc với gioăng được làm cao hơn bề mặt vòng bắt bulong. Đây là loại bề mặt phổ biến nhất.

Ứng dụng: Phù hợp với hầu hết các loại gioăng đệm mềm (non-metallic gaskets) như cao su, amiăng không amiăng, PTFE. Được sử dụng rộng rãi trong các ứng dụng áp suất trung bình đến cao.

Bề Mặt Phẳng (Flat Face – FF)

Đặc điểm: Toàn bộ bề mặt tiếp xúc với gioăng nằm trên cùng một mặt phẳng với vòng bắt bulong.

Ứng dụng: Thường dùng khi kết nối với các thiết bị có mặt bích làm bằng vật liệu dễ vỡ (ví dụ: gang), hoặc khi cần phân bổ lực đều trên toàn bộ bề mặt gioăng. Phù hợp với gioăng toàn mặt.

Rãnh Vòng (Ring Type Joint – RTJ)

Đặc điểm: Có một rãnh hình chữ V hoặc hình thang được gia công trên bề mặt tiếp giáp, dùng để chứa gioăng kim loại hình oval hoặc hình bát giác.

Ứng dụng:

• Áp suất và nhiệt độ cực cao: Cung cấp độ kín khít tuyệt vời trong các môi trường khắc nghiệt.
• Chống rò rỉ tối đa: Gioăng kim loại được ép chặt vào rãnh, tạo ra mối nối kim loại với kim loại, rất bền vững.
• Ngành nghề: Dầu khí, nhà máy điện, hóa chất, nơi yêu cầu an toàn tuyệt đối và chống rò rỉ.

Bề Mặt Male and Female (M & F)

Đặc điểm: Một mặt bích có bề mặt nhô (Male) và mặt bích đối diện có bề mặt lõm (Female) để khớp vào nhau.

Ứng dụng: Giúp định vị gioăng chính xác và tạo độ kín khít tốt hơn, thường dùng cho các ứng dụng cần định tâm chính xác.

Bề Mặt Tongue and Groove (T & G)

Đặc điểm: Tương tự như M & F nhưng thay vì bề mặt phẳng, một mặt bích có rãnh (Groove) và mặt còn lại có lưỡi (Tongue) khớp vào.

Ứng dụng: Tạo ra một mối nối rất kín và chống rò rỉ, thường được sử dụng cho các ứng dụng áp suất cao và cần chống rò rỉ tuyệt đối.

Ứng Dụng Của Mặt Bích Inox Trong Các Ngành Nghề

Sự đa dạng trong phân loại mặt bích inox cho phép chúng được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp hiện nay.

Ngành Dầu Khí Và Hóa Chất

• Mặt bích hàn cổ (WN), RTJ, Inox 316/316L, Duplex/Super Duplex: Để chịu áp suất, nhiệt độ cao và môi trường ăn mòn mạnh (axit, bazơ, nước muối). Đảm bảo an toàn và chống rò rỉ là ưu tiên hàng đầu.

Ngành Thực Phẩm Và Đồ Uống

• Mặt bích rỗng (SO), Lap Joint, Inox 304/316L: Yêu cầu vệ sinh nghiêm ngặt, bề mặt nhẵn bóng, dễ dàng tháo lắp để vệ sinh. Inox 304 và 316L là lựa chọn hàng đầu do khả năng chống ăn mòn tốt và không tương tác với sản phẩm.

Ngành Cấp Thoát Nước Và Xử Lý Nước Thải

• Mặt bích rỗng (SO), Mặt bích mù (BL), Inox 304: Phù hợp với môi trường nước, đòi hỏi độ bền và khả năng chống gỉ sét ở mức độ vừa phải. Các tiêu chuẩn DIN, JIS cũng thường được sử dụng.

Ngành Dược Phẩm Và Y Tế

• Mặt bích Lap Joint, Inox 316L: Yêu cầu độ tinh khiết cao, bề mặt siêu nhẵn, dễ vệ sinh tiệt trùng. Inox 316L với hàm lượng carbon thấp giúp tránh ăn mòn kẽ hạt khi hàn.

Ngành Điện Lực Và Nhiệt Điện

• Mặt bích hàn cổ (WN), RTJ, Inox 316/316L: Chịu áp suất và nhiệt độ rất cao của hơi nước và các chất lỏng khác. Đảm bảo độ bền và an toàn tuyệt đối.

Kết Luận

Nắm vững phân loại mặt bích inox là rất quan trọng để đảm bảo hiệu suất và an toàn hệ thống. Lựa chọn đúng loại giúp tối ưu chi phí và tăng độ bền. Để có sự tư vấn chuyên sâu và sản phẩm chất lượng, hãy tin tưởng Van công nghiệp Yến Thanh, đối tác đáng tin cậy cung cấp các loại mặt bích inox đa dạng cho mọi ngành nghề.
