Thang máng cáp – Giải pháp bảo vệ và quản lý hệ thống dây cáp

Thang máng cáp là giải pháp quan trọng trong hệ thống điện của nhà máy, nhà xưởng và các công trình hiện đại. Sản phẩm giúp nâng đỡ, sắp xếp và bảo vệ dây cáp điện, cáp điều khiển, cáp tín hiệu. Nhờ đó, hệ thống dây dẫn được bố trí khoa học, an toàn và thuận tiện khi kiểm tra. HT NEXTECH cung cấp thang cáp, máng cáp với nhiều kích thước, vật liệu và độ dày khác nhau. Sản phẩm có thể đáp ứng các yêu cầu lắp đặt từ công trình dân dụng đến dự án công nghiệp quy mô lớn.

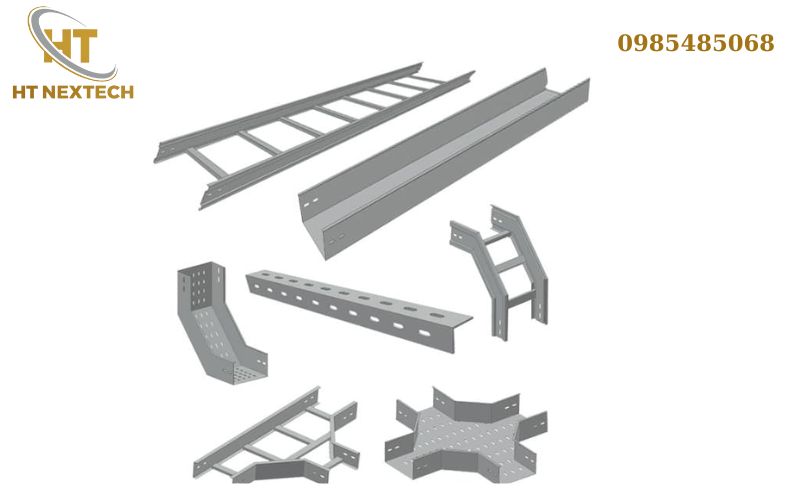

Thang máng cáp

Thang máng cáp là gì?

Thang máng cáp là hệ thống dùng để nâng đỡ, sắp xếp và bảo vệ các loại dây cáp trong công trình. Hệ thống thường gồm thang cáp, máng cáp và phụ kiện thang máng cáp.

Các loại cáp thường được lắp đặt gồm:

Cáp điện động lực.
Cáp điều khiển.
Cáp tín hiệu.
Cáp viễn thông.
Cáp mạng và một số loại dây dẫn khác.

Giúp tuyến cáp được bố trí theo một hệ thống cố định. Điều này hạn chế tình trạng dây dẫn rối, võng hoặc đặt không đúng vị trí. Tùy môi trường sử dụng, sản phẩm có thể được sản xuất từ thép sơn tĩnh điện, thép mạ kẽm, thép mạ kẽm nhúng nóng hoặc inox.

Thang máng cáp có tác dụng gì?

Nâng đỡ dây cáp

Thang máng cáp tạo kết cấu đỡ cho dây dẫn trên tuyến lắp đặt. Hệ thống giúp hạn chế tình trạng dây cáp bị võng hoặc đặt trực tiếp trên sàn.

Sắp xếp dây cáp khoa học

Các tuyến cáp được bố trí theo từng khu vực và hướng đi nhất định. Nhờ đó, hệ thống trở nên gọn gàng và dễ quản lý hơn.

Bảo vệ dây cáp

Máng cáp giúp hạn chế tác động từ môi trường bên ngoài. Thang cáp cũng giúp cố định dây dẫn và giảm nguy cơ ảnh hưởng cơ học trong quá trình vận hành.

Thuận tiện bảo trì

Khi dây cáp được bố trí khoa học, kỹ thuật viên dễ dàng kiểm tra và xác định từng tuyến. Việc sửa chữa hoặc thay thế cũng thuận tiện hơn.

Hỗ trợ mở rộng hệ thống

Hệ thống có thể được thiết kế thêm không gian dự phòng cho dây cáp mới. Điều này phù hợp với các công trình có nhu cầu mở rộng trong tương lai.

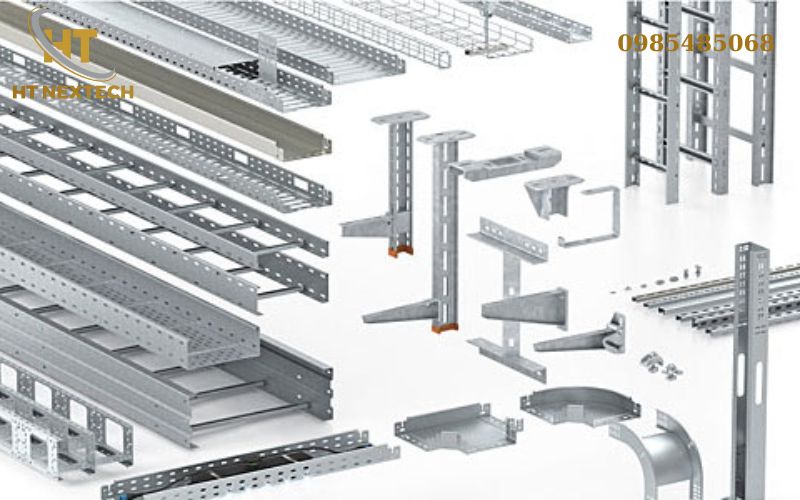

Thang máng cáp

Cấu tạo của hệ thống thang máng cáp

Một hệ thống hoàn chỉnh thường gồm các bộ phận chính sau:

Thang cáp

Thang cáp có cấu tạo gồm hai thanh dọc và các thanh ngang liên kết. Thiết kế này tạo độ thông thoáng và thuận tiện cho việc cố định dây cáp.

Máng cáp

Máng cáp có dạng khay với phần đáy và thành máng. Sản phẩm phù hợp để bố trí các tuyến cáp cần được che chắn và sắp xếp ổn định.

Nắp máng cáp

Nắp máng được lắp phía trên máng khi công trình có yêu cầu tăng khả năng che chắn. Nắp cũng giúp hạn chế bụi và tác động trực tiếp lên dây cáp.

Co ngang

Co ngang được sử dụng khi tuyến cáp cần chuyển hướng sang trái hoặc phải. Kích thước co cần đồng bộ với kích thước máng hoặc thang cáp.

Co đứng

Co đứng hỗ trợ thay đổi cao độ của tuyến cáp. Phụ kiện này thường được sử dụng tại vị trí chuyển hướng lên hoặc xuống.

Tê và chữ thập

Tê và chữ thập giúp chia tuyến cáp thành nhiều hướng. Đây là phụ kiện thường gặp trong các hệ thống có mạng lưới cáp phức tạp.

Giá đỡ và phụ kiện liên kết

Giá đỡ giúp cố định thang máng cáp vào kết cấu công trình. Bulong, đai ốc và phụ kiện liên kết được sử dụng để kết nối các đoạn sản phẩm.

Các loại thang máng cáp phổ biến

Thang cáp sơn tĩnh điện

Thang cáp sơn tĩnh điện có bề mặt được xử lý và phủ lớp sơn bảo vệ. Sản phẩm phù hợp với nhiều công trình trong nhà.

Máng cáp sơn tĩnh điện

Máng cáp sơn tĩnh điện có tính thẩm mỹ cao và nhiều lựa chọn màu sắc. Sản phẩm thường được sử dụng trong nhà máy, tòa nhà và công trình thương mại.

Thang máng cáp mạ kẽm

Thép mạ kẽm có khả năng chống ăn mòn tốt hơn thép thông thường. Sản phẩm phù hợp với nhiều môi trường có độ ẩm nhất định.

Thang máng cáp mạ kẽm nhúng nóng

Mạ kẽm nhúng nóng tạo lớp bảo vệ trên bề mặt thép. Loại sản phẩm này thường được cân nhắc cho môi trường ngoài trời hoặc có nguy cơ ăn mòn cao.

Thang máng cáp inox

Inox có khả năng chống ăn mòn tốt và bề mặt dễ vệ sinh. Sản phẩm phù hợp với môi trường có yêu cầu cao về vật liệu.

Vật liệu sản xuất thang máng cáp

Thép

Thép có độ cứng và khả năng chịu lực tốt. Đây là vật liệu được sử dụng phổ biến trong gia công thang máng cáp công nghiệp.

Thép sơn tĩnh điện

Lớp sơn giúp bảo vệ bề mặt thép và tăng tính thẩm mỹ. Sản phẩm phù hợp với nhiều hệ thống lắp đặt trong nhà.

Thép mạ kẽm

Lớp mạ kẽm giúp tăng khả năng bảo vệ bề mặt thép trước tác động của môi trường. Vật liệu này được sử dụng rộng rãi trong các công trình điện.

Inox

Inox phù hợp với những khu vực có yêu cầu cao về khả năng chống ăn mòn. Tùy môi trường, có thể lựa chọn loại inox phù hợp.

Kích thước thang máng cáp

Kích thước sản phẩm cần được lựa chọn dựa trên số lượng và kích thước dây cáp. Một số thông số quan trọng gồm:

Chiều rộng.
Chiều cao thành máng.
Chiều dài mỗi đoạn.
Độ dày vật liệu.
Khoảng cách giữa các thanh ngang.
Kích thước phụ kiện.
Khoảng không gian dự phòng.

Một số kích thước thường được gia công gồm chiều rộng từ khoảng 100 mm đến 1000 mm. Chiều cao và độ dày có thể thay đổi theo thiết kế. Với dự án lớn, kích thước nên được xác định từ bản vẽ kỹ thuật. Việc này giúp hệ thống phù hợp với số lượng cáp thực tế.

Tiêu chí lựa chọn thang máng cáp

Để lựa chọn sản phẩm phù hợp, doanh nghiệp nên xem xét các yếu tố sau:

Số lượng dây cáp

Cần xác định tổng số dây cáp cần bố trí. Từ đó lựa chọn chiều rộng và chiều cao phù hợp.

Trọng lượng dây cáp

Tổng tải trọng ảnh hưởng đến lựa chọn độ dày và kết cấu sản phẩm. Khoảng cách giữa các điểm đỡ cũng cần được tính toán phù hợp.

Môi trường lắp đặt

Công trình trong nhà và ngoài trời có yêu cầu khác nhau. Khu vực có độ ẩm hoặc nguy cơ ăn mòn cần lựa chọn vật liệu phù hợp.

Khả năng mở rộng

Nên dự trù không gian cho các tuyến cáp phát sinh. Điều này giúp hạn chế phải thay đổi toàn bộ hệ thống sau này.

Phụ kiện đồng bộ

Co, tê, chữ thập và giá đỡ cần có kích thước tương thích với tuyến chính. Phụ kiện đồng bộ giúp quá trình lắp đặt thuận tiện hơn.

Yêu cầu thẩm mỹ

Đối với tòa nhà hoặc khu vực dễ quan sát, màu sắc và bề mặt sản phẩm cũng cần được quan tâm.

Ứng dụng của thang máng cáp

Thang máng cáp được sử dụng trong nhiều lĩnh vực và công trình.

Nhà máy, nhà xưởng

Sản phẩm giúp tổ chức hệ thống dây điện trên các tuyến cố định. Đây là một trong những ứng dụng phổ biến nhất của thang máng cáp.

Tòa nhà văn phòng

Thang máng cáp được sử dụng để bố trí cáp điện, cáp mạng và cáp điều khiển. Hệ thống giúp khu vực kỹ thuật gọn gàng hơn.

Trung tâm thương mại

Các công trình có hệ thống điện và viễn thông phức tạp cần giải pháp quản lý dây cáp phù hợp. Thang máng cáp giúp phân chia các tuyến theo thiết kế.

Trung tâm dữ liệu

Hệ thống máng và thang cáp hỗ trợ bố trí các tuyến dây trong khu vực kỹ thuật. Thiết kế cần đảm bảo khả năng quản lý và mở rộng hệ thống.

Công trình năng lượng

Sản phẩm có thể được sử dụng để nâng đỡ các tuyến cáp điện trong nhiều hệ thống năng lượng. Vật liệu cần được lựa chọn theo điều kiện môi trường.

Báo giá thang máng cáp

Giá thang máng cáp phụ thuộc vào nhiều yếu tố. Vì vậy, không nên áp dụng một mức giá cố định cho mọi công trình.

Các yếu tố ảnh hưởng đến giá gồm:

Loại sản phẩm.
Kích thước.
Độ dày vật liệu.
Loại vật liệu.
Phương pháp xử lý bề mặt.
Số lượng sản phẩm.
Loại phụ kiện.
Yêu cầu gia công.
Chi phí vận chuyển.
Yêu cầu lắp đặt.

Đối với đơn hàng dự án, khách hàng nên cung cấp bản vẽ hoặc bảng thống kê khối lượng. Đơn vị sản xuất sẽ dựa trên thông tin này để đưa ra phương án phù hợp.

Quy trình sản xuất thang máng cáp tại HT NEXTECH

HT NEXTECH có khả năng gia công thang máng cáp theo kích thước và yêu cầu kỹ thuật.

Quy trình cơ bản gồm:

Tiếp nhận yêu cầu → Tư vấn → Thiết kế → Cắt vật liệu → Đột lỗ → Chấn gấp → Hàn lắp → Xử lý bề mặt → Hoàn thiện → Kiểm tra → Bàn giao.

Với sản phẩm sản xuất theo bản vẽ, thông số kỹ thuật được thống nhất trước khi gia công. Điều này giúp sản phẩm phù hợp hơn với tuyến cáp và kết cấu công trình.

Vì sao nên chọn thang máng cáp tại HT NEXTECH?

HT NEXTECH hướng đến giải pháp thang máng cáp phù hợp với từng công trình.

Gia công theo yêu cầu: Linh hoạt về kích thước và cấu tạo.
Đa dạng vật liệu: Có nhiều lựa chọn theo môi trường sử dụng.
Nhiều kích thước: Phù hợp với nhiều tuyến cáp khác nhau.
Phụ kiện đồng bộ: Hỗ trợ các phương án chuyển hướng và liên kết.
Chú trọng độ chính xác: Kiểm soát kích thước trong quá trình sản xuất.
Hỗ trợ dự án: Đáp ứng nhu cầu sản xuất số lượng lớn.
Tư vấn kỹ thuật: Hỗ trợ lựa chọn cấu hình phù hợp với công trình.

Thang máng cáp giúp hệ thống dây dẫn được nâng đỡ, sắp xếp và bảo vệ khoa học. Việc lựa chọn đúng kích thước, vật liệu và phụ kiện giúp hệ thống phù hợp với điều kiện sử dụng. Đây cũng là yếu tố quan trọng để quá trình kiểm tra, bảo trì và mở rộng được thuận tiện hơn.

HT NEXTECH cam kết cung cấp thang cáp, máng cáp được gia công chú trọng độ chính xác, độ bền và phù hợp với yêu cầu từng công trình. Sản phẩm có thể được sản xuất theo kích thước, vật liệu và bản vẽ kỹ thuật.

Liên hệ ngay 0985 485 068 để được tư vấn cấu hình, kích thước và báo giá thang máng cáp phù hợp.
