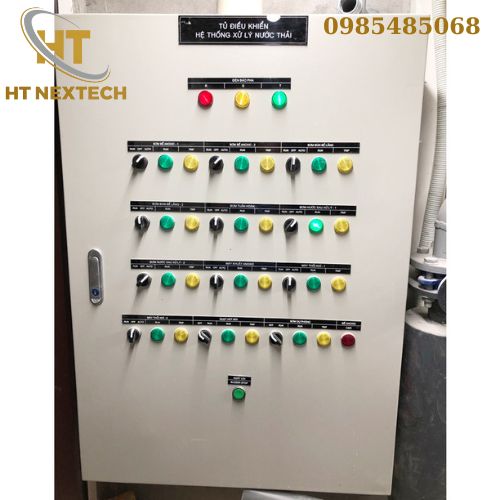

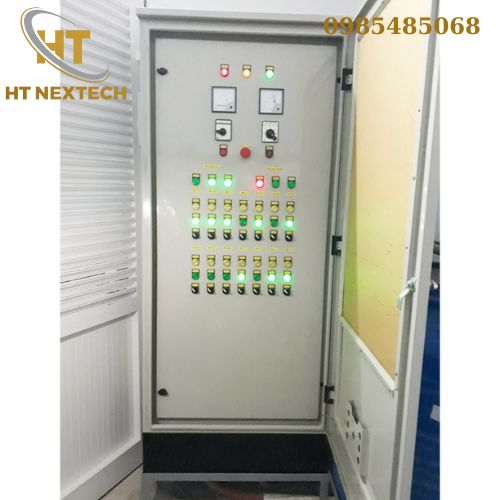

Tủ điện xử lý nước thải – Giải pháp điều khiển tự động, vận hành ổn định

Tủ điện xử lý nước thải là một phần quan trọng trong hệ thống xử lý nước thải hiện nay. Tủ đảm nhiệm việc điều khiển máy bơm, máy thổi khí, máy khuấy và nhiều thiết bị khác. Một hệ thống xử lý tốt không chỉ phụ thuộc vào công nghệ xử lý. Khả năng điều khiển và giám sát thiết bị cũng ảnh hưởng trực tiếp đến hiệu quả vận hành.

Tủ điện xử lý nước thải là gì?

Tủ điện xử lý nước thải là thiết bị dùng để điều khiển, phân phối và bảo vệ các thiết bị trong hệ thống xử lý nước thải. Tủ có thể điều khiển nhiều thiết bị cùng lúc. Cấu hình phụ thuộc vào công suất, công nghệ xử lý và quy mô của từng hệ thống.

Một số thiết bị thường được kết nối với tủ gồm:

Máy bơm nước thải.
Máy bơm định lượng.
Máy thổi khí.
Máy khuấy.
Máy ép bùn.
Băng tải bùn.
Van điện và thiết bị chấp hành.
Cảm biến mức và cảm biến áp suất.
Cảm biến pH, DO hoặc các cảm biến khác.
Hệ thống PLC và màn hình HMI.

Nhờ đó, người vận hành có thể kiểm soát hoạt động của hệ thống tập trung hơn.

Vai trò của tủ điện trong hệ thống xử lý nước thải

Tủ điện không chỉ thực hiện chức năng đóng và ngắt thiết bị. Đây còn là trung tâm điều khiển của toàn bộ hệ thống.

Điều khiển thiết bị

Tủ giúp điều khiển máy bơm, máy khuấy, máy thổi khí và các thiết bị liên quan.
Thiết bị có thể vận hành theo chế độ bằng tay hoặc tự động. Phương án điều khiển phụ thuộc vào thiết kế của hệ thống.

Bảo vệ động cơ

Các thiết bị bảo vệ giúp hạn chế ảnh hưởng của quá tải, ngắn mạch và một số sự cố điện.
Thông số bảo vệ cần được lựa chọn phù hợp với từng động cơ. Không nên sử dụng một cấu hình chung cho mọi hệ thống.

Tự động hóa quá trình xử lý

Khi kết hợp PLC, cảm biến và HMI, tủ có thể tự động điều khiển nhiều công đoạn.
Hệ thống có thể nhận tín hiệu từ cảm biến. Sau đó, PLC xử lý dữ liệu và đưa ra lệnh điều khiển theo chương trình.

Giám sát trạng thái vận hành

Màn hình HMI có thể hiển thị trạng thái của thiết bị. Người vận hành dễ dàng theo dõi tình trạng hoạt động và cảnh báo.
Với hệ thống lớn, dữ liệu có thể được kết nối với hệ thống giám sát trung tâm.

Cấu tạo tủ điện xử lý nước thải

Cấu hình tủ điện xử lý nước thải thay đổi theo từng công trình. Tuy nhiên, một số nhóm thiết bị thường xuất hiện trong tủ.

Vỏ tủ điện

Vỏ tủ bảo vệ các thiết bị điện và điều khiển bên trong. Vật liệu thường được lựa chọn dựa trên môi trường lắp đặt.
Khu vực xử lý nước thải có độ ẩm cao. Vì vậy, khả năng bảo vệ của vỏ tủ cần được xem xét ngay từ thiết kế.

Aptomat và thiết bị đóng cắt

Aptomat hoặc MCCB giúp đóng cắt và bảo vệ nguồn điện. Thiết bị cần phù hợp với dòng tải và khả năng ngắn mạch của hệ thống.

Contactor

Contactor thường được sử dụng để đóng cắt động cơ. Thiết bị cần phù hợp với công suất và chế độ làm việc của tải.

Rơ le bảo vệ

Rơ le nhiệt hoặc thiết bị bảo vệ điện tử giúp giám sát tình trạng của động cơ. Tùy cấu hình, chức năng bảo vệ có thể được tích hợp trong thiết bị khác.

Biến tần

Biến tần được sử dụng khi cần điều chỉnh tốc độ động cơ. Thiết bị này thường phù hợp với máy bơm và máy thổi khí.
Việc điều chỉnh tốc độ giúp hệ thống đáp ứng tải linh hoạt hơn. Cấu hình biến tần cần được lựa chọn dựa trên thông số động cơ.

PLC

PLC là bộ điều khiển trung tâm trong nhiều hệ thống tự động hóa. Thiết bị tiếp nhận tín hiệu và thực hiện chương trình điều khiển đã cài đặt.
Với hệ thống lớn, PLC có thể quản lý nhiều thiết bị cùng lúc.

Màn hình HMI

HMI giúp người vận hành theo dõi và điều khiển hệ thống. Các thông tin như trạng thái thiết bị và cảnh báo có thể được hiển thị trực quan.

Rơ le trung gian và terminal

Rơ le trung gian hỗ trợ giao tiếp giữa các mạch điều khiển. Terminal giúp tập trung và tổ chức các điểm đấu nối.
Cách bố trí hợp lý giúp quá trình kiểm tra và bảo trì thuận tiện hơn.

Nguyên lý hoạt động của tủ điện xử lý nước thải

Nguyên lý hoạt động phụ thuộc vào công nghệ xử lý và chương trình điều khiển.
Thông thường, tín hiệu từ cảm biến được đưa về PLC. PLC phân tích tín hiệu và xác định trạng thái của hệ thống.
Khi đạt điều kiện cài đặt, PLC gửi lệnh đến thiết bị chấp hành. Máy bơm, máy khuấy hoặc máy thổi khí sẽ hoạt động theo chương trình.
Ví dụ, cảm biến mức có thể gửi tín hiệu về PLC khi mực nước thay đổi. PLC dựa trên tín hiệu này để điều khiển máy bơm.
Với hệ thống có biến tần, PLC còn có thể điều chỉnh tốc độ động cơ. Cách này giúp thiết bị hoạt động phù hợp với nhu cầu thực tế.

Các chế độ điều khiển phổ biến

Tùy yêu cầu, tủ điện xử lý nước thải có thể sử dụng nhiều chế độ điều khiển.

Chế độ bằng tay

Người vận hành trực tiếp bật hoặc tắt thiết bị trên tủ. Chế độ này thường được sử dụng khi kiểm tra hoặc bảo trì.

Chế độ tự động

Thiết bị hoạt động theo chương trình đã cài đặt. PLC sẽ xử lý tín hiệu từ cảm biến và điều khiển thiết bị tương ứng.

Chế độ điều khiển từ xa

Với hệ thống có kết nối giám sát, người vận hành có thể theo dõi trạng thái từ vị trí khác.

Phương án này phù hợp với các hệ thống có quy mô lớn hoặc cần giám sát tập trung.

Tủ điện xử lý nước thải điều khiển những thiết bị nào?

Một tủ có thể điều khiển nhiều thiết bị khác nhau. Số lượng phụ thuộc vào công nghệ và công suất của hệ thống.

Máy bơm nước thải

Máy bơm có nhiệm vụ vận chuyển nước giữa các bể hoặc công đoạn xử lý. Tủ điện điều khiển giúp máy bơm hoạt động theo tín hiệu và chế độ được thiết lập.

Máy thổi khí

Máy thổi khí cung cấp oxy cho các công đoạn xử lý sinh học. Tủ có thể điều khiển máy theo thời gian hoặc tín hiệu cảm biến.

Máy khuấy

Máy khuấy giúp duy trì sự đồng đều trong bể xử lý. Tủ điều khiển thời gian và trạng thái hoạt động của thiết bị.

Máy bơm định lượng

Máy bơm định lượng được sử dụng để cấp hóa chất theo yêu cầu. Tủ có thể điều khiển thiết bị theo tín hiệu hoặc chu trình cài đặt.

Máy ép bùn

Tại hệ thống có công đoạn xử lý bùn, tủ có thể điều khiển máy ép bùn. Các thiết bị liên quan cũng có thể được kết nối vào cùng hệ thống.

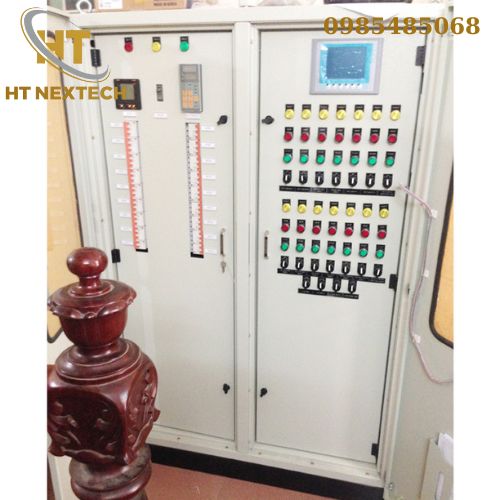

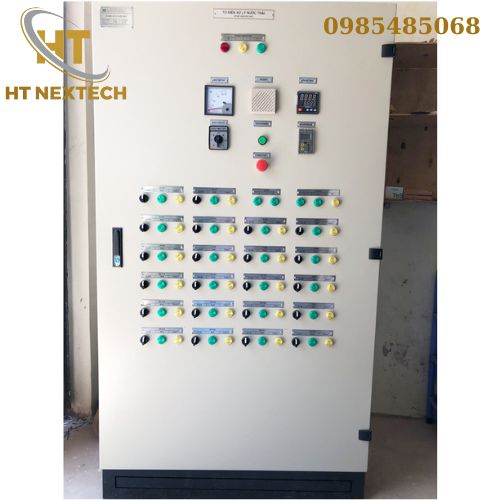

Tủ điện xử lý nước thải dùng PLC và HMI

PLC và HMI là hai thiết bị quan trọng trong các hệ thống tự động hóa.

PLC tiếp nhận tín hiệu từ cảm biến và thực hiện chương trình điều khiển. HMI giúp người vận hành quan sát và thao tác trực tiếp.

Thông qua HMI, người dùng có thể theo dõi:

Trạng thái máy bơm.
Trạng thái máy thổi khí.
Mức nước trong bể.
Các tín hiệu cảnh báo.
Thời gian hoạt động.
Chế độ điều khiển.
Một số thông số công nghệ.

Với hệ thống phức tạp, PLC và HMI có thể kết hợp cùng hệ thống giám sát trung tâm.

Tiêu chí lựa chọn tủ điện xử lý nước thải

Việc lựa chọn tủ cần dựa trên toàn bộ hệ thống. Không nên chỉ lựa chọn theo kích thước hoặc giá thành.

Xác định số lượng thiết bị

Trước tiên cần thống kê số lượng máy bơm, máy thổi khí và các thiết bị khác.
Danh sách thiết bị giúp xác định số lượng ngõ vào, ngõ ra và thiết bị bảo vệ.

Xác định công suất

Công suất động cơ ảnh hưởng đến thiết bị đóng cắt và phương án điều khiển.
Mỗi động cơ cần được xem xét riêng. Không nên chọn thiết bị bảo vệ chỉ dựa trên công suất tổng.

Xác định phương án điều khiển

Hệ thống đơn giản có thể sử dụng relay và contactor. Hệ thống phức tạp có thể cần PLC, HMI và biến tần.
Phương án điều khiển nên được xác định ngay từ giai đoạn thiết kế.

Xem xét môi trường lắp đặt

Khu vực xử lý nước thải thường có độ ẩm cao. Một số khu vực còn có hóa chất hoặc hơi ăn mòn.
Vì vậy, cần lựa chọn vỏ tủ và cấp bảo vệ phù hợp với môi trường thực tế.

Dự phòng khả năng mở rộng

Nếu hệ thống có thể bổ sung thiết bị, tủ nên được tính toán không gian dự phòng.
Việc này giúp hạn chế phải thay đổi toàn bộ tủ khi mở rộng công suất.

Thiết kế tủ điện xử lý nước thải cần lưu ý gì?

Thiết kế tủ cần bắt đầu từ sơ đồ công nghệ và danh sách thiết bị.
Trước tiên, kỹ sư cần xác định nguồn điện và công suất từng tải. Sau đó, phương án điều khiển được xây dựng theo yêu cầu vận hành.
Sơ đồ động lực cần thể hiện rõ nguồn cấp và thiết bị bảo vệ. Sơ đồ điều khiển cần thể hiện tín hiệu vào, tín hiệu ra và logic vận hành.
Bố trí thiết bị trong tủ cũng cần được tính toán. Dây động lực và dây điều khiển nên được tổ chức hợp lý.
Không gian bên trong cần đủ cho đấu nối và bảo trì. Khả năng tản nhiệt cũng cần được xem xét khi tủ sử dụng nhiều thiết bị công suất lớn.

Quy trình lắp đặt tủ điện xử lý nước thải

Bước 1: Khảo sát hệ thống

Đơn vị kỹ thuật cần khảo sát công nghệ xử lý và vị trí lắp đặt. Các thông số về nguồn điện và thiết bị cũng được thu thập.

Bước 2: Lập sơ đồ điều khiển

Sau khi có dữ liệu, kỹ sư xây dựng sơ đồ động lực và điều khiển.

Các tín hiệu cảm biến và thiết bị chấp hành cần được xác định rõ.

Bước 3: Gia công vỏ tủ

Vỏ tủ được gia công theo kích thước thiết kế. Các vị trí lắp thiết bị và cửa tủ được hoàn thiện theo bản vẽ.

Bước 4: Lắp đặt thiết bị

Các thiết bị được bố trí theo chức năng. Thiết bị công suất lớn cần được bố trí phù hợp với phương án tản nhiệt.

Bước 5: Đấu nối

Dây dẫn được đấu nối theo sơ đồ. Các đầu dây cần được đánh dấu để thuận tiện kiểm tra.

Bước 6: Kiểm tra và chạy thử

Sau khi đấu nối, cần kiểm tra mạch động lực và điều khiển. Hệ thống được chạy thử trước khi bàn giao.

Những lỗi thường gặp khi sử dụng tủ điện xử lý nước thải

Tủ thường xuyên báo lỗi

Nguyên nhân có thể đến từ thiết bị, cảm biến hoặc tín hiệu điều khiển. Cần kiểm tra mã lỗi và trạng thái thực tế trước khi xử lý.

Máy bơm hoạt động không ổn định

Tình trạng này có thể liên quan đến nguồn điện, thiết bị bảo vệ hoặc tín hiệu điều khiển. Cần kiểm tra cả máy bơm và tủ điện.

Máy thổi khí chạy liên tục

Máy có thể hoạt động theo chương trình hoặc tín hiệu cảm biến. Nếu thời gian vận hành bất thường, cần kiểm tra lại logic điều khiển.

Tủ phát nhiệt cao

Nhiệt độ tăng có thể liên quan đến tải và khả năng tản nhiệt. Cần kiểm tra thiết bị, thông gió và bố trí bên trong tủ.

Cảm biến không truyền tín hiệu

Lỗi có thể xuất phát từ cảm biến, dây tín hiệu hoặc ngõ vào PLC. Cần kiểm tra từng vị trí để xác định nguyên nhân.

Bảo trì tủ điện xử lý nước thải

Bảo trì định kỳ giúp phát hiện sớm các vấn đề của hệ thống. Tần suất kiểm tra cần dựa trên môi trường và mức độ vận hành.

Một số hạng mục cần kiểm tra gồm:

Vỏ tủ và cửa tủ.
Thiết bị đóng cắt.
Contactor và relay.
Biến tần.
PLC và HMI.
Terminal và đầu nối.
Dây động lực và dây điều khiển.
Quạt và hệ thống tản nhiệt.
Cảm biến và tín hiệu truyền về PLC.
Tình trạng hoạt động của máy bơm.

Khi thực hiện bảo trì, cần đảm bảo các yêu cầu an toàn điện. Nhân sự thực hiện cũng cần có chuyên môn phù hợp.

Giá tủ điện xử lý nước thải phụ thuộc vào yếu tố nào?

Giá tủ điện xử lý nước thải không cố định. Mỗi công trình có cấu hình và yêu cầu điều khiển khác nhau.

Một số yếu tố ảnh hưởng đến chi phí gồm:

Số lượng thiết bị cần điều khiển.
Tổng công suất của hệ thống.
Loại thiết bị đóng cắt.
Số lượng biến tần.
Loại và số lượng PLC.
Màn hình HMI.
Số lượng cảm biến.
Kích thước vỏ tủ.
Vật liệu vỏ tủ.
Yêu cầu tự động hóa.
Yêu cầu giám sát từ xa.

Vì vậy, cần dựa trên hồ sơ kỹ thuật để đưa ra báo giá phù hợp.

Ứng dụng của tủ điện xử lý nước thải

Tủ điện xử lý nước thải được sử dụng trong nhiều hệ thống xử lý khác nhau.

Nhà máy sản xuất

Nhiều nhà máy phát sinh nước thải trong quá trình sản xuất. Tủ điện giúp điều khiển các thiết bị trong hệ thống xử lý.

Khu công nghiệp

Hệ thống xử lý nước thải tập trung cần điều khiển nhiều thiết bị cùng lúc. PLC và HMI thường được sử dụng để quản lý hệ thống.

Nhà hàng và khách sạn

Nước thải từ hoạt động sinh hoạt cần được xử lý trước khi xả theo quy định. Tủ điện giúp hệ thống hoạt động tự động hơn.

Bệnh viện

Hệ thống xử lý nước thải bệnh viện có yêu cầu vận hành riêng. Tủ điện được thiết kế theo công nghệ và quy mô của hệ thống.

Khu dân cư

Các khu dân cư có hệ thống xử lý tập trung cũng cần tủ điều khiển. Cấu hình phụ thuộc vào lưu lượng và công nghệ xử lý.

HT NEXTECH cung cấp tủ điện xử lý nước thải theo yêu cầu

HT NEXTECH hoạt động trong lĩnh vực sản xuất, cung cấp và lắp đặt các giải pháp cơ điện. Trong đó, tủ điện xử lý nước thải được thiết kế dựa trên yêu cầu thực tế của từng hệ thống.
Tủ có thể tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển. Với hệ thống tự động, PLC, HMI và biến tần có thể được lựa chọn theo yêu cầu.
HT NEXTECH hỗ trợ tư vấn cấu hình dựa trên số lượng thiết bị. Các thông số về công suất, chế độ vận hành và vị trí lắp đặt cũng được xem xét.
Việc thiết kế theo hệ thống thực tế giúp tủ hoạt động phù hợp hơn. Đồng thời, quá trình vận hành và bảo trì cũng thuận tiện hơn.

Câu hỏi thường gặp về tủ điện xử lý nước thải

Tủ điện xử lý nước thải có thể điều khiển nhiều máy bơm không?

Có. Tủ có thể được thiết kế để điều khiển nhiều máy bơm. Số lượng phụ thuộc vào công suất và phương án điều khiển.

Có nên sử dụng PLC cho hệ thống xử lý nước thải?

PLC phù hợp với các hệ thống cần tự động hóa và có nhiều tín hiệu điều khiển. Với hệ thống đơn giản, cấu hình có thể được tối ưu theo nhu cầu.

Tủ điện xử lý nước thải có cần biến tần không?

Không phải hệ thống nào cũng cần biến tần. Thiết bị này được lựa chọn khi cần điều chỉnh tốc độ động cơ hoặc kiểm soát tải linh hoạt.

Tủ điện xử lý nước thải nên đặt ở đâu?

Tủ nên đặt tại vị trí thuận tiện vận hành và bảo trì. Khu vực lắp đặt cần hạn chế nước, độ ẩm và các tác động không phù hợp.

Có thể gia công tủ theo yêu cầu không?

Có. Tủ có thể được thiết kế theo công suất, số lượng thiết bị và phương án điều khiển của từng công trình.

Tủ điện xử lý nước thải giữ vai trò quan trọng trong việc điều khiển và bảo vệ các thiết bị của hệ thống. Một tủ được thiết kế phù hợp giúp quá trình vận hành thuận tiện và ổn định hơn. Khi lựa chọn tủ, cần xem xét công suất, số lượng thiết bị và yêu cầu tự động hóa. Môi trường lắp đặt cũng là yếu tố không nên bỏ qua.

HT NEXTECH cam kết cung cấp và gia công tủ điện xử lý nước thải theo yêu cầu thực tế. Giải pháp được tư vấn dựa trên cấu hình và điều kiện vận hành của từng công trình.

Liên hệ hotline 0985 485 068 để được tư vấn và báo giá tủ điện xử lý nước thải.
